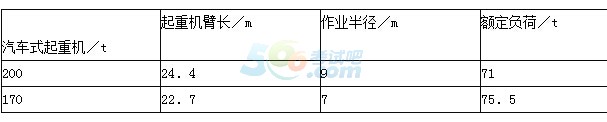

33 某施工單位承擔1臺大型壓縮機和1臺配套的燃?xì)廨啓C(jī)的吊裝任務，壓縮機單重為82t，燃?xì)廨啓C(jī)單重為37.41t，整體到貨。在施工現場可提供200t、170t的大型汽車式起重機各1臺。200t、170t汽車式起重機吊索具重量均為2t。由于現場條件限制，兩臺汽車式起重機的最佳使用工況見下表。

　　注：如果用抬吊時，不均衡荷載系數取1.1。

　　項目技術負責人組織編制了吊裝方案并經項目經理審核、批準。

　　問題

　　1.選擇現場合適的汽車式起重機車完成壓縮機的吊裝任務，并做荷載核算。

　　2.選擇現場合適的汽車式起重機車完成燃?xì)廨啓C(jī)的吊裝任務，并做荷載核算。

　　3.吊裝方案的編制依據是什么?

　　4.吊裝方案除項目經理審批外，還需報誰審批?在吊裝方案實施前還應征求誰的意見?

　　5.簡述吊裝方法的選用原則。

　　參考解析：

　　1.由于現場的任何一單臺汽車式起重機均無法吊起82t的壓縮機，故壓縮機的吊裝應考慮采用兩臺汽車式起重機進行抬吊。

　　根據Qi=k1k2Q，取k1=1.1、k2=1.1。

　　Q=(82+4)t=86t。

　　Q=1.1×1.1×86t=104t。

　　兩臺輪式起重機分別承受的荷載：

　　Q1=Q2=104t/2=52t。

　　200t汽車式起重機臂桿長度為24.4m，作業半徑為9m的情況下，最大起重量71t，大于52t;170t汽車式起重機臂桿長為22.7m，作業半徑為7m的情況下，最大起重量75.5t，大于52t。故一臺200t和一臺170t汽車式起重機抬吊作業可以滿足壓縮機吊裝的要求。

　　2.對燃?xì)廨啓C(jī)，由于Q1=1.1×(37.41+2)t=43t。

　　故采用一臺170t或一臺200t汽車式起重機均可以滿足起吊燃?xì)廨啓C(jī)的要求。

　　3.編制吊裝方案主要依據：

　　(1)有關規程(規范)。

　　(2)施工組織總設計。

　　(3)被吊裝設備的設計圖紙及有關參數、技術要求。

　　(4)施工現場情況。

　　4.還需報監理工程師(業主)審批。在吊裝方案實施前還應征求塔式起重機司機的意見。

　　5.(1)技術可行。從先進可行、安全可靠、經濟適用、因地制宜等方面進行技術可行性論證。

　　(2)安全。對每一種技術可行的方法從技術上進行安全分析。

　　(3)保證進度。必須考慮所采用的吊裝方法不能影響整個工程的進度。

　　(4)成本經濟。進行吊裝方法的最低成本核算。

　　34 某安裝公司分包一商務樓(1～5層為商場，6～30層為辦公樓)的變配電工程，工程的主要設備(三相干式電力變壓器、手車式開關柜和抽屜式配電柜)由業主采購，設備已運抵施工現場。其他設備、材料由安裝公司采購，合同工期60d，并約定提前1d，獎勵5萬元人民幣，延遲1d，罰款5萬元人民幣。

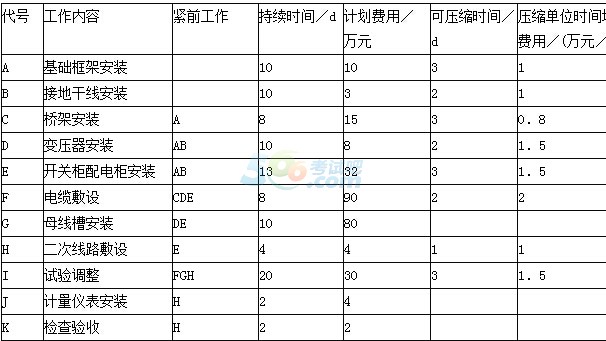

　　安裝公司項目部進場后，依據合同、施工圖、驗收規范及總承包的進度計劃，編制了變配電工程的施工方案、進度計劃，勞動力計劃和計劃費用。項目部施工準備工作用去了5d。當正式施工時，因商場需提前送電，業主要求變配電工程提前5d竣工。項目部按工作持續時間及計劃費用(見下表)分析，在關鍵工作上，以最小的趕工增加費用，在試驗調整工作前趕出了5d。

　　進人試驗調整工作時，發現有2臺變壓器線圈因施工中保管不當受潮，干燥處理用去了3d，并增加費用3萬元。項目部又趕工3d，變配電工程最終按業主要求提前5d竣工，驗收合格后，資料整理齊全，準備歸檔。

　　問題

　　1.項目部在哪幾項工作上趕工了?分別列出其趕工天數和增加的費用。

　　2.原計劃施工費用是多少?趕工后實際施工費用是多少?

　　3.變壓器線圈可采用哪種加熱方法干燥?干燥后必須檢查哪項內容合格后才能做耐壓試驗?

　　4.變配電工程先按哪種工程劃分類別進行竣工驗收?竣工資料應在何時歸檔?

　　參考解析：

　　1.項目部在A、B、E、I工作上趕工了。

　　A、B工作趕工天數均為2d。增加的費用：2d×1萬元/d+2d×1萬元/d=4萬元

　　E工作趕工天數為3d。增加的費用：3d×1.5萬元/d=4.5萬元。

　　1工作趕工天數為3d。增加的費用：3d×1.5萬元/d=4.5萬元。

　　2.原計劃施工費用：(10+5+15+8+32+90+80+4+30+4+2)萬元=280萬元。

　　總的趕工費用：(4+4.5+4.5)萬元=13萬元。

　　變壓器干燥增加費用：3萬元。

　　提前5d竣工獎勵：5d×5萬元/d=25萬元。

　　趕工后實際施工費用：(280+13+3-25)萬元=271萬元。

　　3.變壓器線圈可采用電加熱方法干燥。如油箱鐵損法、銅損法、熱油法、熱風法和紅外線法。

　　干燥后必須用搖表檢查絕緣狀況，合格后才能做耐壓試驗。

　　4.變配電工程先按建筑電氣單位工程劃分類別竣工驗收。

　　竣工資料應在施工項目竣工后歸檔。
